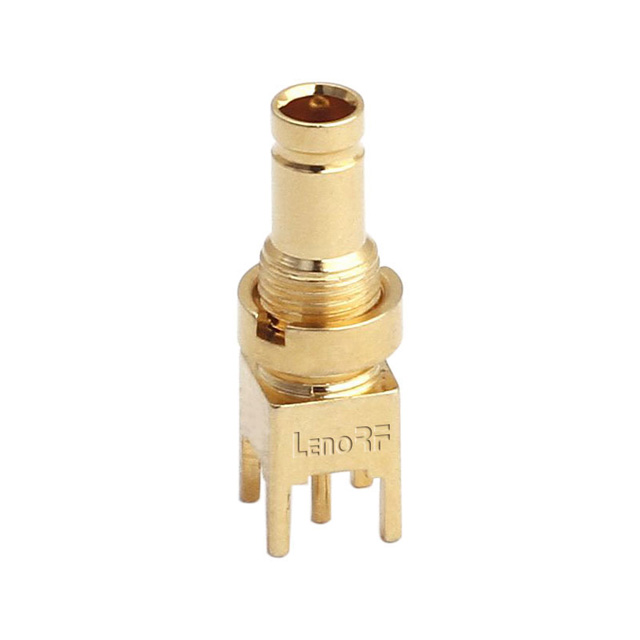

1.0_2.3_Female_straight_pcb_rf_Connektory.

bieżąca lokalizacja: Dom » Produkty » Złącze RF. » Złącze 1,0 / 2.3 RF » 1.0_2.3_Female_straight_pcb_rf_Connektory.

Udostępnij:

1.0_2.3_Female_straight_pcb_rf_Connektory.

Nr art：
80-7061-011-01.

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Opis produktu

Opis:

1,0-2.3 (DIN 47297) Złącza występują przy 50 omów do 10 GHz i charakteryzują się dużą stabilnością mechaniczną i elektryczną. Są one o 40% mniejsze niż seria 1,6-5,6.

Złącza oferują różne mechanizmy sprzęgające, w których typy mężczyzn można podłączyć do dowolnego typu żeńskiego. Wersja blokowania / sprzęgania / sprzęgania szybkiego blokady / push-pull umożliwia szybką instalację. Ta seria jest zgodna z CECC 22230 i DIN 47297.

funkcje

Impedancja 50 Ω.

Interfejs według CECC 22230, DIN 47297

Zakres częstotliwości DC do 10 GHz

Utrata powrotu (złącze kablowe proste)

≥ 32 DB @ DC do 1 GHz

≥ 23 db @ 1 GHz do 4 GHz

≥ 16 DB @ 4 GHz do 10 GHz

Cykle krycia ≥ 500

Materiały i galwanizacja
Przeprowadzić	Brass / Silver Plating
Izolator	PTFE.
Ciało	Mosiądz / Thernary.
Inne części	Mosiądz / niklowiec
Elektryczna wydajność
Impedancja	50 omów
Zakres częstotliwości	0-3 GHz.
VSWR.	≤1.30.
Napięcie ratingowe.	500V.
Środowiskowy
Ocena temperatury.	-65 ° C do + 165 ° C
Korozja (spray soli)	MIL-STD-202, Metoda 101, Warunek B
Wibracja	MIL-STD-202, Metoda 204, Warunek D, 20 GS
Zaszokować	MIL-STD-202, Metoda 213, Warunek I, 100 GS
Szok termiczny	MIL-STD-202, Metoda 107. Cond. B, -65 ° C do + 125 ° C
Odporność na wilgoć	MIL-STD-202, Metoda 106, Mniejszy krok 7b
Ciśnienie barometryczne (wysokość)	MIL-STD-202, metoda 105, warunek C, 70 tys. FT.

Poprzedni:

Dalej:

1.0_2.3_Female_straight_pcb_rf_Connektory.

Produkty powiązane

1,0 / 2.3 Złącze RF 1,0 / 2.3

1,0 / 2,3 kąt prosty dla złącza RG179 RF

1.0 / 2.3 Proste męskie zaciskanie do złącza ST212 RF

1.0 / 2.3 Mężczyzna do złącza RG179 RF

1.0 / 2.3 Kąt prawy Męski zaciskanie do złącza BT3002 RF

1.0 / 2.3 Kąt prawy Męski zaciskanie do 1,13 RF złącze

1,0 / 2.3 Kąt prawny dla złącza PCB RF

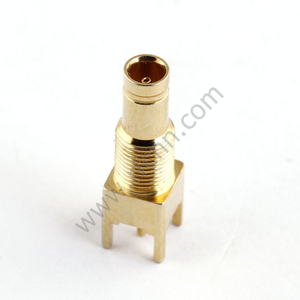

1.0 / 2.3 Kobieta prosto do złącza RF PCB
