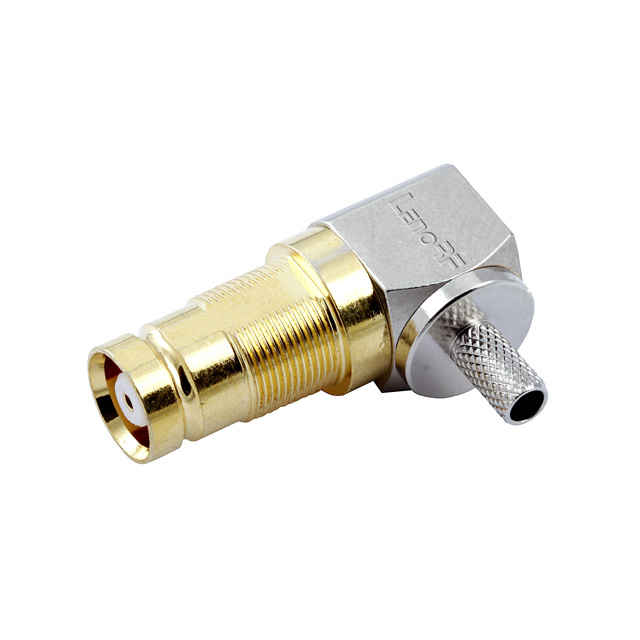

1.6_5.6_FEMALE_COAX_CONNECTORS_FOR_1.13_COAX_CABLE_CRIMP_ANLED.

Opis:

Seria 1.6-5.6 to miniaturowa europejska konstrukcja, która umożliwia obudowę złącza, dzięki czemu są idealne rozwiązania dla aplikacji, w których ograniczenie przestrzeni jest czynnikiem.

Seria Lenorf 1.6-5.6 występuje przy 75 Ohm do 1 GHz. Seria produktów 1.6-5.6 ma dwie wersje sprzęgające: gwintowane i push-pull. Wersja sprzęgła gwintowana zapewnia pozytywne, znane krycia, podczas gdy wersja sprzęgania push-pull umożliwia szybką instalację.

Seria ta jest zgodna z DIN 47295, DIN 41626, DIN 47297, NFC 93-569, NFC 93-570, IEC 169-13 oraz standardów CECC 22230.

Cechy i zalety

Dostępne z mechanizmem sprzęgania z gwintem lub push-pull

Crimp-Crimp Termination pozwala na szybki i łatwy montaż

Spełnia IEC 169-13, DIN 47295 i NFC 93-570 Międzynarodowe Specyfikacje przeznaczone do SMT

Aplikacje

Stacje bazowe.

Routery

Bezprzewodowy

Sprzęt do przełączania

Komputery / LAN.

Telekomunikacja

1.6-5.6 Specyfikacje złączy

Elektryczny

Impedancja 75 Ohm.

Zakres częstotliwości DC - 1 GHz

Ocena napięcia 335 woltów RMS Ciągła

Dielektryczne wytrzymanie napięcia 1000 VRMS max

VSWR (strata powrotna)

DC - 1 GHz 1.046 (-33 dB) max

1 - 2 GHz 1.094 (-27 dB) max

2 - 4 GHz 1.22 (-20 db) max

Odporność na izolację 10000 MΩ min

Rezystancja kontaktu środkowego 4 MΩ Max

Odporność na kontakt zewnętrzny 2 MΩ Max

RF LOKAGE -100 DB Max (DC - 1 GHz)

Utrata wstawiania .1 √ (F (GHz)) DB Max

Środowiskowy

Zakres temperatur -40⁰C do + 155⁰c

Mechaniczny

Cykle krycia 500 min

Mechanizm sprzęgający push-pull

Specyfikacja interfejsu DIN 41626 i 47297, NFC 93-569 i 93-570, IEC 169-13, CECC 2223

Arkusz danych;
