Opis:

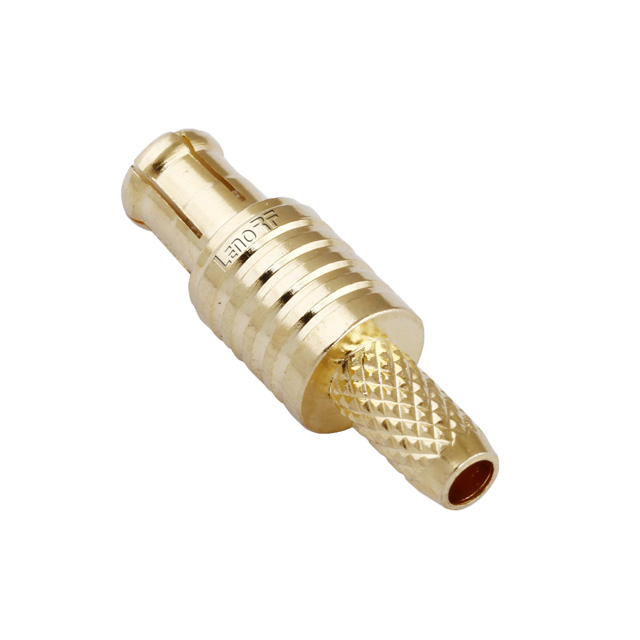

Złącza koncentryczne Lenorf MCX 50 Ω wyposażone są w mechanizm blokujący przystawkę. Są one głównie stosowane w połączeniach kablowych RF do 6 GHz, takich jak te znajdujące się w systemach stacjonarnych i bezprzewodowych. Złącza MCX oferują wysoką niezawodność, długą żywotność, a także łatwe i szybkie montaż. Złącza PCB są dostarczane w opakowaniu taśmowym i szpule do automatycznego montażu na płyty i blistry.
Złącza MCX z impedancją charakterystyczną 75 Ω są dostępne na życzenie.
Oferta produktów
Złącza kablowe.
Złącza panelowe
Złącza PCB (wersje SMD i Lutowni)
Adaptery
Zespoły kablowe.
funkcje
Impedancja 50 Ω.
Interfejs według IEC 61169-36, CECC 22220
Zakres częstotliwości DC do 6 GHz
Strata zwrotna ≥ 21 dB (typ.)
Cykle krycia ≥ 500
Mechanizm blokowania przystawki
Korzyści
Małe wymiary
Push / Snap-on Blokowanie do szybkiego i łatwego odłączenia
Redukcja rozmiaru 30% w porównaniu z złączy SMB
Wysoka niezawodność, długą żywotność
Łatwy i szybki montaż
Materiały i galwanizacja | |
Przeprowadzić | Brass / Silver Plating |
Izolator | PTFE. |
Ciało | Mosiądz / Thernary. |
Inne części | Mosiądz / niklowiec |
Elektryczna wydajność | |
Impedancja | 50 omów |
Zakres częstotliwości | 0-6 GHz. |
VSWR. | ≤1.10. |
Napięcie ratingowe. | 500V. |
Środowiskowy | |
Ocena temperatury. | -65 ° C do + 165 ° C |
Korozja (spray soli) | MIL-STD-202, Metoda 101, Warunek B |
Wibracja | MIL-STD-202, Metoda 204, Warunek D, 20 GS |
Zaszokować | MIL-STD-202, Metoda 213, Warunek I, 100 GS |
Szok termiczny | MIL-STD-202, Metoda 107. Cond. B, -65 ° C do + 125 ° C |
Odporność na wilgoć | MIL-STD-202, Metoda 106, Mniejszy krok 7b |
Ciśnienie barometryczne (wysokość) | MIL-STD-202, metoda 105, warunek C, 70 tys. FT. |
