Opis:
Złącza typu N są zaprojektowane, aby zaspokoić potrzebę trwałego, odpornego na warunki atmosferyczne, średniej wielkości złącza RF z konsekwentną wydajnością, która zawiera modele, które obsługują do 18 GHz.

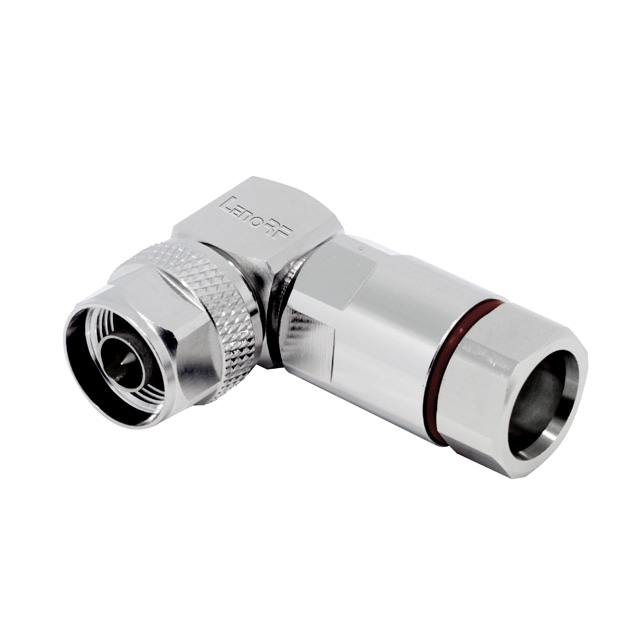

Złącze typu N-Lenorf jest wyposażony w gwintowany mechanizm sprzęgający i jest w pełni wymienny z złączy typu NS wykonane do specyfikacji MIL-C-39012. Złącza te są używane we wszystkich systemach, w których doskonała wydajność RF i mechaniczna jest krytyczna.
Cechy i zalety
Dostępna jest szeroka linia produktów wojskowych, przemysłowych i klasycznych
Doskonała wydajność RF z DC do 11 GHz i DC do 18 GHz w projektach rozszerzonych zasięgu
Mechanizm sprzęgający gwintowany Idealny do odporności na wibracje
Mieści szeroką gamę kabli koncentrycznych, w tym rodzajowych typów straty
Aplikacje
Anten
Stacje bazowe.
Oprzyrządowanie
Systemy satelitarne.
WLAN.
Systemy radarowe
Nadawanie
Ochrona przed przepięciami
Materiały i galwanizacja | |
Przeprowadzić | Brass / Silver Plating |
Izolator | PTFE. |
Ciało | Mosiądz / Thernary. |
Inne części | Mosiądz / niklowiec |
Elektryczna wydajność | |
Impedancja | 50 omów |
Zakres częstotliwości | 0-18 GHz. |
VSWR. | ≤1.30. |
Napięcie ratingowe. | 500V. |
Środowiskowy | |
Ocena temperatury. | -65 ° C do + 165 ° C |
Korozja (spray soli) | MIL-STD-202, Metoda 101, Warunek B |
Wibracja | MIL-STD-202, Metoda 204, Warunek D, 20 GS |
Zaszokować | MIL-STD-202, Metoda 213, Warunek I, 100 GS |
Szok termiczny | MIL-STD-202, Metoda 107. Cond. B, -65 ° C do + 125 ° C |
Odporność na wilgoć | MIL-STD-202, Metoda 106, Mniejszy krok 7b |
Ciśnienie barometryczne (wysokość) | MIL-STD-202, metoda 105, warunek C, 70 tys. FT. |
