| Nr art | Zt50. | |

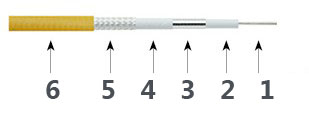

| Struktura kabla | ||
| Nie | Materiał i wykończenie powierzchni | |
| 1 | Przeprowadzić: | Posrebrzany drut Cooper |
| 2 | Izolator: | LD-PTFE. |
| 3 | Wewnętrzny oplatanie: | Posrebrzana wstążka Coopera |
| 4 | Intermareer. | LD-PTFE. |
| 5 | Pleciarstwo zewnętrzne: | Posrebrzane oplatanie Coopera |
| 6 | Kurtka: | Fep. |
| Charakterystyka mechanizmu | |||||
| Wymiar | mm. | Cal | |||
| Przeprowadzić | 0.72 | 0.028 | |||
| Izolator | 2.21 | 0.087 | |||
| Wewnętrzny pleciarstwo | 2.38 | 0.094 | |||
| Intermareer. | 2.68 | 0.106 | |||
| Oplatanie zewnętrzne | 3.14 | 0.124 | |||
| Kurtka | 3.6 | 0.142 | |||
| Waga | 0,034 kg / M. | ||||
| Min.Binding Radius. | (Dynamiczna 36,0 mm), (statyczna 14.4mm) | ||||
| Cykl | > 5000. | ||||
| Zakres temperatury | -55 ℃ - + 125 ℃ | ||||
| Elektryczna wydajność | |||||
| Złącze | 18 GHz. | 26.5 GHz. | 40 GHz. | 50 GHz. | |
| Vswr max. | 2.92mm. | 1,25: 1. | 1.30: 1. | 1.30: 1. | - |
| 2.4mm. | 1,25: 1. | 1.30: 1. | 1.30: 1. | 1.35: 1. | |
| Bliskość | 50 Ω. | ||||
| Rozmnażanie prędkości | 76% | ||||
| Efektywność ekranowania | > 90 dB. | ||||
| Stabilność amplitudy | <±0.05db@50ghz. | ||||
| Stabilność fazy gięcia | <± 5 ° C 50 GHz | ||||
| Tłumienie (25 ℃) | |||||
| Częstotliwość (MHz) | DB / 100FT. | db / 100m. | |||
| 1000 | 13.4 | 43.8 | |||
| 3000 | 23.3 | 76.4 | |||
| 6000 | 33.2 | 108.8 | |||
| 12000 | 48.2 | 158.1 | |||
| 18000 | 58.5 | 191.8 | |||
| 26500 | 71.6 | 234.8 | |||
| 40000 | 88.9 | 291.7 | |||
| 50000 | 100.2 | 328.5 | |||
| Średnia moc (25 ℃, poziom morza, tylko kabel) | |||||
| Częstotliwość (GHz) | Watts. | ||||
| 1000 | 250 | ||||
| 3000 | 140 | ||||
| 6000 | 130 | ||||
| 12000 | 80 | ||||
| 18000 | 72 | ||||
| 26500 | 66 | ||||
| 40000 | 60 | ||||
| 50000 | 56 | ||||
