| Nr art | Zt67. | |

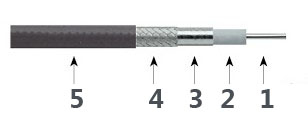

| Struktura kabla | ||
| Nie | Materiał i wykończenie powierzchni | |
| 1 | Przeprowadzić: | Posrebrzany drut Cooper |
| 2 | Izolator: | PE. |
| 3 | Wewnętrzny oplatanie: | Posrebrzana wstążka Coopera |
| 4 | Pleciarstwo zewnętrzne: | Posrebrzane oplatanie Coopera |
| 5 | Kurtka: | Fep. |
| Charakterystyka mechanizmu | |||||
| Wymiar | mm. | Cal | |||
| Przeprowadzić | 0.5 | 0.02 | |||
| Izolator | 1.5 | 0.059 | |||
| Wewnętrzny pleciarstwo | 1.64 | 0.065 | |||
| Oplatanie zewnętrzne | 1.89 | 0.074 | |||
| Kurtka | 2.2 | 0.087 | |||
| Waga | 0,016 kg / m. | ||||
| Min.Binding Radius. | (Dynamiczna 22.0mm), (statyczna 8,8 mm) | ||||
| Cykl | > 5000. | ||||
| Zakres temperatury | -55 ℃ - + 125 ℃ | ||||
| Elektryczna wydajność | |||||
| Vswr max. | Złącze | 18 GHz. | 40 GHz. | 50 GHz. | 67 GHz. |
| 1,85mm. | 1.20: 1. | 1.30: 1. | 1.40: 1. | 1,50: 1. | |
| Bliskość | 50 Ω. | ||||
| Rozmnażanie prędkości | 76% | ||||
| Efektywność ekranowania | > 90 dB. | ||||
| Stabilność amplitudy | <± 15db@67ghz. | ||||
| Stabilność fazy gięcia | <± 6,7 ° 24 @ 67 GHz | ||||
| Tłumienie (25 ℃) | |||||
| Częstotliwość (MHz) | DB / 100FT. | db / 100m. | |||
| 1000 | 19.49 | 64 | |||
| 3000 | 34.11 | 112 | |||
| 6000 | 48.73 | 160 | |||
| 18000 | 87.41 | 287 | |||
| 26500 | 107.82 | 354 | |||
| 40000 | 135.23 | 444 | |||
| 50000 | 153.2 | 503 | |||
| 67000 | 180.01 | 591 | |||
| Średnia moc (25 ℃, poziom morza, tylko kabel) | |||||
| Częstotliwość (GHz) | Watts. | ||||
| 1000 | 97 | ||||
| 3000 | 55 | ||||
| 6000 | 38 | ||||
| 18000 | 21 | ||||
| 26500 | 17 | ||||
| 40000 | 14 | ||||
| 50000 | 13 | ||||
| 67000 | 12 | ||||
